電液式壓力試驗機(YA-2000B)解析：
1、 試驗機結構
該試驗機主機(圖1)采用整體框架結構形式，其上裝有工作油缸、活塞、上下壓板等。
該試驗機驅動方式為人工控制液壓加荷，采用油壓傳感器測力、數(shù)碼顯示。整個系統(tǒng)合于一體、結構緊湊、安裝簡易、使用方便。

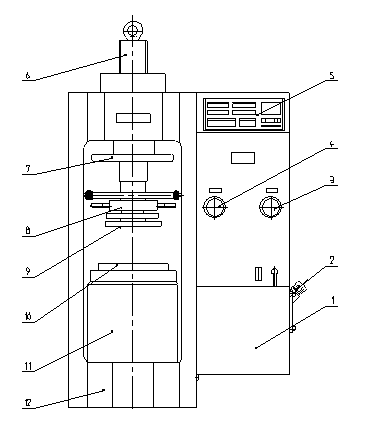

1： YA-2000B整機示意圖
圖中：1—液壓源 2—注油孔 3—送油閥 4—回油閥 5—電測儀表 6—調節(jié)絲杠副 7—調節(jié)手輪 8—調心球頭副 9—上壓板 10—下壓板 11—油缸活塞副 12—機架
試驗空間為手動調整(C型為電動調整)，在絲杠和螺母之間設有間隙消除機構(圖2)，采用主、副兩個絲母加彈簧調整，用以消除絲杠絲母之間的串動量。
圖中：1—絲杠 2—承載梁 3—絲母 4—間隙消除機構
圖2：空間調整結構圖
上壓板裝有球頭副結構(圖3)，起到自動調心作用，確保試驗力能夠比較均勻地作用在試樣的承壓面上。
圖3：球頭副
圖中：1—上壓板 2—連接套 3—手柄 4—鎖緊螺母 5—球座
