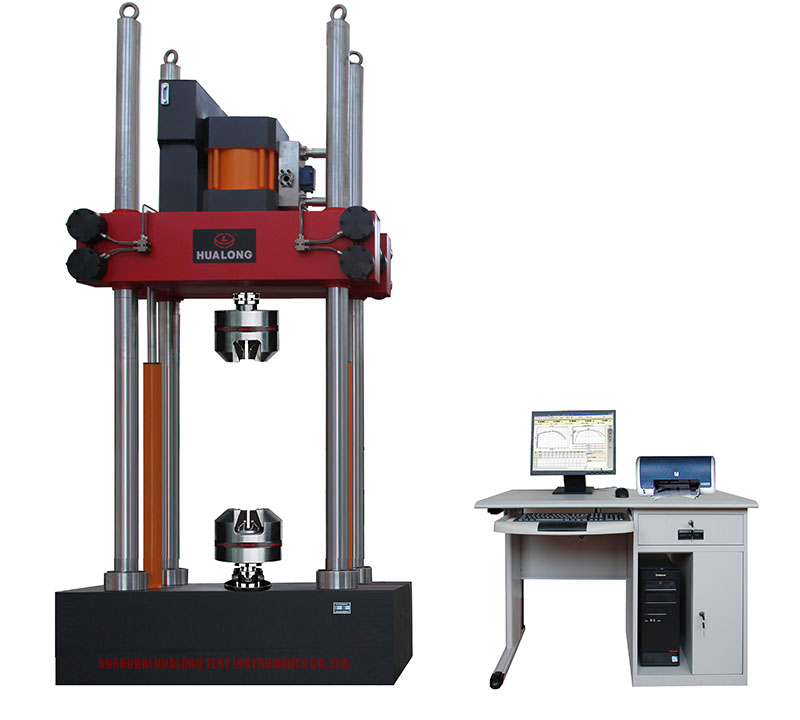

電液伺服動靜萬能試驗機（作動器上置式）

1. 設備功能概述：

   1、該設備用于測試金屬、非金屬及復合材料在室溫及高低溫下的動態特性；能實現正弦波、三角波、方波、鋸齒波、反鋸齒波、脈沖波、隨機波（自定義 ）等波形；可進行拉拉、壓壓、拉壓、低周疲勞、高周疲勞等力學試驗；可實現不同溫度下的環境模擬試驗。

   2、試驗機由電氣控制器、伺服閥、負荷傳感器、位移傳感器與計算機共同組成的閉環伺服控制系統，可自動地控制試驗過程，并自動測量試驗力、位移、變形等試驗參數。操作靈活方便，移動橫梁升降、鎖緊、試樣夾持均由按鈕操作完成,采用液壓伺服驅動技術加載、疲勞級動態負荷傳感器和MTS高分辨率磁致伸縮位移傳感器測量試件力值和位移；德國EDC580全數字化的測控系統實現力、變形、位移PID控制，各控制之間可平滑轉換。試驗軟件在Win7中文環境下工作，數據處理功能，試驗條件和試驗結果自動存盤，顯示和打印；遵循ASTM標準的所有控制、分析軟件 ，可以實現應力控制、應變控制等調控方式，可以自定義起始頻率、終止頻率、幅值等試驗參數可按試驗要求，設定試驗參數，試驗條件，控制試驗機自動進行試驗。

   3、滿足GB/T 2611-2007 《試驗機通用技術要求》；JB9397—2002《拉壓疲勞試驗機技術條件》等標準要求。

   4、液壓伺服油源需靜音設計，任意工作狀態，距油源1米，噪音≤55 dB；能長時間持續運行油溫控制在55℃以內；具備一定的自我保護功能，當油溫過高、液壓油不足、功率過載、疲勞試驗結束時，會自動關閉電機并有報警提示；可與計算機通訊，可通過上位機軟件控制油源。

2. 主要規格技術指標：

   7、主機試驗力的規格：20KN/25KN/ 50KN/100KN/250KN/500KN

   8、試驗力測量范圍：滿量程的2%～100%FS；

   9、試驗力分辨率：負荷1/±250000碼；

   10、試驗力示值精度±0.5% ；

   11、位移測量范圍0～100mm；

   12、位移測量分辨率： 0.001mm；

   13、位移測量示值相對誤差±0.5%；

   14、試驗頻率范圍 0.01～50Hz；

   15、疲勞次數≤ 2*10⁸次（任意設置）；

3. 基本配置：

1. 兩立柱/四立柱結構主機（作動器安裝于橫梁上端，移動橫梁液壓驅動升降、液壓鎖緊）1臺

2. 定制進口品牌輪輻式疲勞級負荷傳感器（重復性：±0.02%FS；安全過載：300%）1只

3. 直線伺服作動器（采用雙出桿雙作用對稱結構，額定工作壓力：21Mpa；活塞行程：100mm）1套

4. MOOG伺服閥(流量規格： 38 L/min; 工作壓力：28 Mpa)1只

5. MTS磁致伸縮位移傳感器（測量范圍：100mm；分辨率：0.5um；重復精度：0.001%）1只

6. 德國DOLI EDC-580全數字化伺服控制器1臺 DOLI公司全數字控制系統EDC580是功能齊全的新一代產品；它們是材料及結構試驗機的全閉環控制和數據采集的專用電子系統。偏重于從復雜的靜態試驗到常規的一二十赫茲的動態試驗直至250赫茲的高頻動態試驗應用。

• EDC580主要技術指標：

• 控制單元：可實現閉環控制功能，可在任意采集信號進行全數字PID控制，閉環控制頻率：10kHz；

• 伺服閥驅動單元：二級伺服閥驅動控制；

• 頻率范圍：0.001-1000Hz，頻率分辨率：0.001 Hz；

• 控制波形：正弦波、三角波、方波、斜波等；

• 信號分辨率：1/250000

• 控制方式：力、位移、變形PID閉環控制，可實現任意控制模式的平滑無擾切換；

1. 日本不二越油泵1只

2. 液壓強迫式夾具（上下夾頭具有防旋轉功能：1～8mm鉗口1副；φ8～φ16mm鉗口1副；25×25mm鉗口1副）1套。

3. 用戶可選配高低溫環境箱（做常溫試驗時，可將環境箱推到主機后面）1套







1)、工作溫度范圍；-70℃ ～ +350℃

2)、拉桿孔徑：Φ50

3)、制冷/熱方式：法國TAIKANG壓縮機組4)、高低溫箱外型尺寸：540X480X650

5)、高低溫箱內型尺寸：240X340X450

6)、溫度波動度： ±2℃；

7)、溫度均勻度：≤±2.0℃；

8)、溫控器規格：日本導電控溫儀表，多級PID調節，支持編程實現連續升溫和降溫

9）、功率：5kW。
